ВКК 200, 250

Круглый канальный вентилятор

ПРЕИМУЩЕСТВА

  • Компактная конструкция
  • Встроенные термоконтакты
  • Установка в любом положении
  • Возможность регулировки скорости
  • Не требует обслуживания и надежны в работе

       Cкачать раздел

Распечатать

Типоразмерный ряд

ПРИМЕНЕНИЕ


Вентиляторы канальные круглые (ВКК) применяются в системах приточно-вытяжной вентиляции промышленных и общественных зданий. Они компактны и легко монтируются в любом положении.

КОНСТРУКЦИЯ


Корпус вентилятора выполнен из оцинкованной стали. Рабочие лопатки вентилятора загнуты назад. Используется электродвигатель с внешним ротором.

РЕГУЛИРОВАНИЕ СКОРОСТИ


Скорость вентиляторов можно регулировать с помощью бесступенчатого симисторного регулятора скорости или 5-ступенчатого трансформатора.

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ


Вентиляторы ВКК изготавливаются по ТУ 4861-019-15185548-04

УСЛОВИЯ ЭКСПЛУАТАЦИИ


Вентиляторы канальные ВКК предназначены для перемещения невзрывоопасных газовых сред с температурой не менее -20°С и не более максимальной температуры индивидуальной для каждого типоразмера (см. технических характеристики), содержащих липких веществ и волокнистых материалов, в условиях умеренного климата 2-ой категории размещения по ГОСТ 15150-69 с температурой окружающей среды до плюс 40°С (защищенных от воздействия атмосферных осадков).

ГАРАНТИЯ – 18 МЕСЯЦЕВ






ВКК 200

ВКК 250

Напряжение/частота, В/Гц

~230/50

~230/50

Фазность

1

1

Потребляемая мощность, Вт

135

135

Ток, А

0,6

0,6

Максимальный расход воздуха, м3/ч

950

1050

Частота вращения, об/мин

2650

2650

Максимальный температура перемещаемого воздуха, оС

60

60

Уровень звукового давления на расст. 3 м, дБ(А)

37,1

32,8

Класс защиты двигателя

IP44

IP44

Емкость конденсатора, мкФ

4

4

Тип термозащиты

Автоматическая

Автоматическая

Масса, кг

5,3

5,3

  Регулятор скорости

Симисторный СРМ2, СРС2

Симисторный СРМ2, СРС2

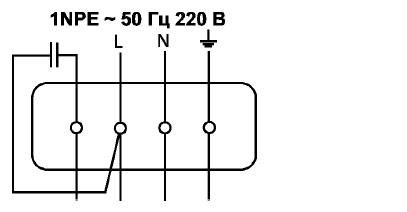

Электрическая схема подключения

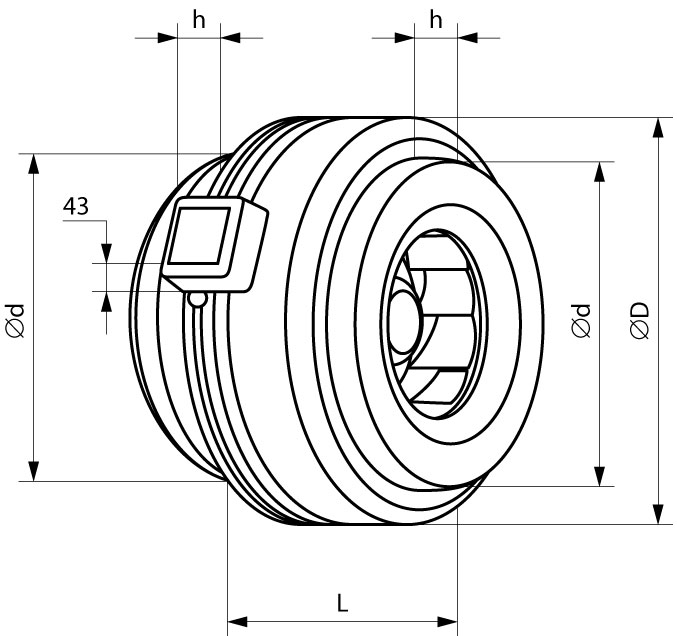

А

А






Ød

ØD

L

h

ВКК-200

199

342

243

25

ВКК-250

249

342

248

27








ВКК-200








Октавные полосы частот, Гц

Общ.

63

125

250

500

1k

2k

4k

8k



Lwa  всасывание

дБ(А)

73

56

59

67

67

66

64

60

53



Lwa к окружению

дБ(А)

58

41

37

43

48

56

48

43

36



Lwa нагнетание

дБ(А)

70

53

56

63

62

64

64

60

53



ВКК-250








Октавные полосы частот, Гц

Общ.

63

125

250

500

1k

2k

4k

8k



Lwa  всасывание

дБ(А)

74

54

60

67

66

67

67

63

55



Lwa к окружению

дБ(А)

53

39

32

35

46

49

48

43

32



Lwa нагнетание

дБ(А)

73

55

61

67

60

65

67

  63

55
