КОЗК-3

Клапаны огнезадерживащие
(круглого сечения)

ПРЕИМУЩЕСТВА

Оцинкованный корпус
Повышенная надежность при пожаре за счет применения специального огнестойкого материала
Предел огнестойкости HO-EI 60, НЗ-EI 90
Дополнительный защитный кожух привода
Новый уплотнительный материал заслонки привода.
Низкое аэродинамическое сопротивление
Минимальный вылет заслонки за корпус клапана
КОЗК НО комплектуются ТРУ

Cкачать раздел

Распечатать

Типоразмерный ряд

ОБЩИЕ СВЕДЕНИЯ

Клапан сертифицирован в установленном законодательством порядке.
Сертификат соответствия требованиям технического регламента: № С-RU.ПБ58.В.01732

ПРЕДЕЛ ОГНЕСТОЙКОСТИ КЛАПАНА КОЗК-3

в режиме нормально открытого (огнезадерживающего) клапана - EI 120

Противопожарный клапан КОЗК-3 по своему функциональному назначению может применяться как в качестве огнезадерживающего с нормально открытой заслонкой (НО), так и дымового с нормально закрытой заслонкой (НЗ), согласно требованиям СП 7.13130.2013.
Нормально открытые (НО) клапаны КОЗК предназначены для блокирования распространения пожара и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования зданий и сооружений различного назначения.
Нормально закрытые (НЗ) клапаны КОЗК предназначены для систем механической приточно-вытяжной противодымной- ной вентиляции (в том числе компенсирующей подачи воздуха), а также могут применятся в качестве дымовых клапанов в системах дымоудаления с механическим побуждением.
Вид климатического исполнения и категория размещения У3 по ГОСТ 15150. Предельные значения рабочей температуры окружающего воздуха от -30°С до +40°С при условии отсутствия прямого воздействия атмосферных осадков. Клапан КОЗК имеют круглое сечение. Клапаны КОЗК устанавливается в проемах или местах прохода вентиляционных систем через противопожарные преграды.
КОЗК-3 работоспособен в любой пространственной ориентации.
Клапан не подлежит установке в вентиляционных каналах помещений категории А и Б по взрывопожароопасности, местных отсосах взрывопожароопасных смесей.
Клапаны КОЗК изготавливаются только в ниппельном исполнении.
Конструкция клапана КОЗК-3 представляет собой корпус, выполненный из оцинкованной стали, в который вставлена заслонка из огнеупорного материала. Заслонка переводится в рабочее положение приводом установленном снаружи клапана.
Клапан комплектуется следующими типами приводов: КОЗК (НО) электромеханический L-BLF, L-BF
КОЗК (НЗ) электромеханический реверсивный L-BLE КОЗК (НО) электромагнитный (ЭМ)
Клапаны КОЗК-3 (НО) комплектуются ТРУ на 72 °С (терморазмыкающие устройство)

ПРИМЕЧАНИЕ

Потеря давления на клапанах КОЗК ø100 мм, ø125 мм, ø140 мм, ø160 мм относительно велики, потому их применение должно иметь технико-экономическое обоснование. В большинстве случаев рекомендуется применять клапаны минимальным диаметром 200 мм.

Структура обозначения клапанов КОЗК при заказе и в документации

Клапан противопожарный огнезадерживающий;
Круглого сечения;
Предел огнестойкости: 3 - 120 минут;
НО – нормально открытый; НЗ – нормально закрытый;
К – канальный; С – стеновой;
Типоразмер, мм;
L-BF - электромеханический с возвратной пружиной; ЭМ - электромагнитный привод;
Напряжение питания 220 В; 24 В;
Материал клапана: оц - оцинкованная сталь;
Расположение привода: СН - снаружи клапана; ВН - внутри клапана;

Примеры заказа:

КОЗК-3 (НО)-К- 355 - L-BLF (220) - оц - СН - клапан КОЗК-3 с пределом огнестойкости 120 минут, нормально открытый, размер внутреннего сечения ø 355 мм с реверсивным приводом 220 В.

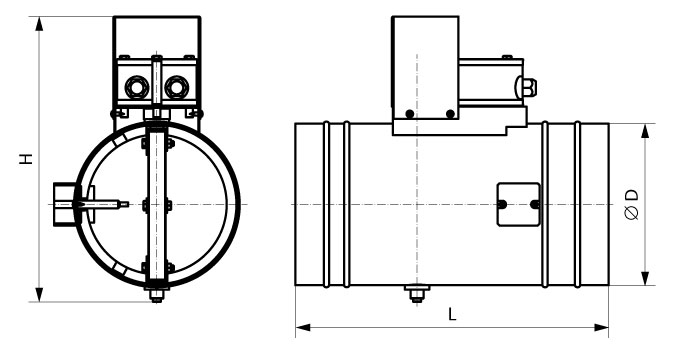

Схема конструкции КОЗК-3 с электромеханическим приводом

Минимальный диаметр клапана с электромеханическим приводом ø250 мм.
Максимальный диаметр клапана ø1000 мм.

Типоразмер	D, мм	Н, мм	L, мм	Масса, кг
250	249	395	413	11,5
315	314	463		14,2
355	354	503		15,9
400	399	548		18,1
450	449	598		20,8
500	499	648		23,7
560	559	708		27,3
630	629	778		32,1
710	709	858		36,9
800	799	948		46,4
900	899	1048		53,5
1000	999	1148		63
1000	999	1289		45,3

Примеры схем установки нормально открытых клапанов

За пределами перекрытия

Условные обозначения
А – обслуживаемое (более пожароопасное) помещение;
Б – смежное помещение
1– строительная конструкция с нормируемым пределом огнестойкости;
2 – корпус клапана;
3 – воздуховод;
4 – ось заслонки;
5 – наружная огнезащита;
6 – отрезок воздуховода, который крепится к клапану до установки в проем;
7 – уголок, ограничивающий часть поверхности корпуса клапана, которая устанавливается в строительную конструкцию или покрывается огнезащитой (при установке клапана за пределами конструкции);
8 – защитный кожух.

В вертикальных конструкциях

L1 – длина корпуса клапана от фланца до края защитного кожуха или ограничительного уголка, мм (данная часть клапана устанавливается в строительной конструкции или в наружной огнезащите);
δск – толщина строительной конструкции (противопожарной преграды), мм.

В перекрытии

Условные обозначения
А – обслуживаемое (более пожароопасное) помещение;
Б – смежное помещение
1 – строительная конструкция с нормируемым пределом огнестойкости;
2 – корпус клапана;
3 – воздуховод;
4 – ось заслонки;
5 – наружная огнезащита;
6 – отрезок воздуховода, который крепится к клапану до
установки в проем;
7 – уголок, ограничивающий часть поверхности корпуса клапана, которая устанавливается в строительную конструкцию или покрывается огнезащитой (при установке клапана за пределами конструкции);
8 – защитный кожух

За пределами конструкции

Внимание

При установке нормально открытых (огнезадерживающих) клапанов за пределами стен (перекрытий) наружная огнезащита должна наноситься до края кожуха, защищающего привод клапана, или ограничительного уголка, и в соответствии с нормативными требованиями должна обеспечивать предел огнестойкости не менее требуемого предела огнестойкости преграды.
В соответствии с нормативными требованиями и записью в сертификатах клапаны могут устанавливаться со стороны помещения А.

В этих случаях схемы установки клапанов изображаются «зеркально» относительно строительной конструкции, то есть привод должен находиться со стороны помещения А.

Электромеханический привод

Характеристика	Реверсивный привод		Электромеханический привод
Характеристика	L-BLE 24/230	L-BE 24/230	L-BLF-(T) 24/230	L-BF-(T) 24/230
Номинальное напряжение	50 Гц 24/230В
Диапазон номинального напряжения	21,6...28,8 В/ 198...264 В
Расчетная мощность	7 В•А	10 В•А	8 В•А	10 В•А
Потребляемая мощность: - во время работы двигателя - при удержании	4,0/4,0 Вт 1,0/1,0 Вт	6,0/6,5 Вт 0,5/0,5 Вт	7/8 Вт 2,5/3 Вт	7/8 Вт 2,5/3 Вт
Крутящий момент: - двигатель - пружина	10 Нм	30 Нм	Min 6Нм Min 4Нм	Min 18 Нм Min 12 Нм
температура срабатывания выключателя	72°	72°	72 °C	72 °C
Угол поворота	Max 95°	Max 95°	Max 95° (включая 5° предварительного взвода пружины на заводе изготовителе)
Время поворота: - двигатель - пружина	45 с	не более 120 с	40...75 с (0...5 Нм) 20 с при -20 °С..50 °С/ max 60с при -30 °C	140 c 16 c (при +20 °С)
Класс защиты	III/II	III/II	III/II	III/II
Степень защиты корпуса	IP-54	IP-54	IP-54	IP-54
температура окружающей среды	-30 °С..+50 °С	-30 °С..+50 °С	-30 °С..+50 °С
температура хранения	-40 °С..+70 °С	-40 °С..+70 °С	-40 °С..+80 °С (-40 °С..+50 °С)
Масса	1,5 кг	2 кг	1,7 (1,75) кг	2,2 (2,25) кг

Электромагнитный привод

Характеристика	Параметр	Обозначение
		ЭМП220	ЭМП24	WF SDc-70R
Напряжение питания	В	220	24	24
Частота питания	Гц	50	-	-
Потребляемый ток	А	0,8	16	0,5
Потребляемая мощность	ВА	180	380	12
Тяговые усилие	кг	5	5	-
Ход якоря	Мм	6	6	-
Продолжительность включения	Вкл/час	Кратковременное, до 30
Температура срабатывания	-	-	-	70
Масса	кг	1,4	1,4	2,8
