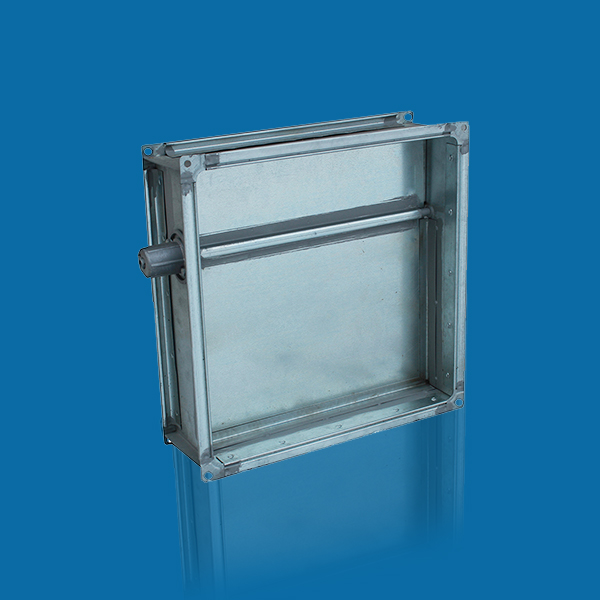

КОП-ш

Клапан обратный прямоугольного
сечения (шинореечное исполнение)

ПРЕИМУЩЕСТВА

Низкий уровень шума
Малое аэродинамическое сопротивление
Возможность изготовления во взрывозащищенном исполнении
Герметичность клапана
Отсутствие перетока воздуха
Легкость монтажа, устойчивость к перекосам
Установка горизонтальном и вертикальном положении
Подходит для любых моделей вентиляторов

Типоразмерный ряд

ПРИМЕНЕНИЕ

Клапан обратный прямоугольного сечения КОП предназначены для предотвращения перетекания воздуха в обратном направлении в системах вентиляции, кондиционирования, воздушного отопления, а также в других санитарно-технических системах.

КОНСТРУКЦИЯ

Корпус и лопатки клапанов обратных КОП общего назначения изготавливаются из оцинкованной или черной стали в соответствии с ТУ 4863-004-04980426-2002 и серией 5.904-4.
Присоединительные патрубки выполнены в виде шинореечного соединения.

ВЗРЫВОЗАЩИЩЕННОЕ ИСПОЛНЕНИЕ

Клапаны обратные КОП могут быть изготовлены во взрывозащищенном исполнении, адаптированном для эксплуатации в вентиляционных системах различных производств, имеющих помещения со взрывоопасными зонами, относящихся к классу В1-В4.
Взрывозащищенное исполнение изготавливается в соответствии с ТУ 4863-055-15185548-2012 и серией 5.904-58 и отличается от общего исполнения применением специальных латунных элементов, исключающих возможность возникновения искр между соприкасающимися частями в процессе эксплуатации.

Структура обозначения клапанов обратных прямоугольного сечения КОП в документации

КОП – клапан обратный прямоугольного сечения
150x200 – типоразмер, мм
к – фланцевое исполнение
оц – оцинкованная сталь
В – взрывозащищенное исполнение, О/Н – базовое исполнение

Предприятие оставляет за собой право вносить конструктивные изменения, не влияющие на качество и технические характеристики изделия.

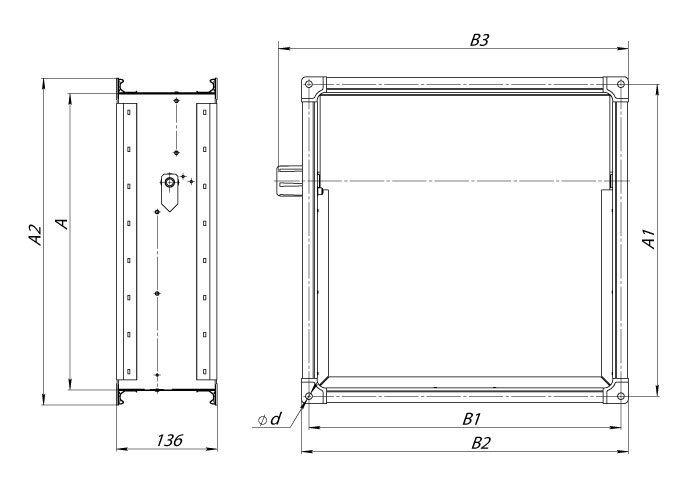

Обозначение	исполнение	A	A1	B1	A2	B2	B3	d	Масса, кг
КОП 150×150	о/н; В	150	171	171	191	191	230	9	1,6
КОП 150×200	о/н; В	150	171	221	191	241	280	9	1,9
КОП 200×200	о/н; В	200	221	221	241	241	280	9	2,1
КОП 150×250	о/н; В	150	171	271	191	291	330	9	2,2
КОП 200×250	о/н; В	200	221	271	241	291	330	9	2,5
КОП 250×250	о/н; В	250	271	271	291	291	330	9	2,7
КОП 200×300	о/н; В	200	221	321	241	341	380	9	2,7
КОП 250×300	о/н; В	250	271	321	291	341	380	9	3
КОП 300×300	о/н; В	300	321	321	341	341	380	9	3,2
КОП 200×400	о/н; В	200	221	421	241	441	480	9	3,5
КОП 250×400	о/н; В	250	271	421	291	441	480	9	3,8
КОП 300×400	о/н; В	300	321	421	341	441	480	9	4,1
КОП 400×400	о/н; В	400	421	421	441	441	480	9	5,3
КОП 250×500	о/н; В	250	271	521	291	541	580	9	4,6
КОП 300×500	о/н; В	300	321	521	341	541	580	9	5,5
КОП 400×500	о/н; В	400	421	521	441	541	580	9	6,4
КОП 500×500	о/н; В	500	521	521	541	541	580	9	7,3
КОП 300×600	о/н; В	300	321	621	341	641	680	9	6,2
КОП 400×600	о/н; В	400	421	621	441	641	680	9	7,2
КОП 500×600	о/н; В	500	536	636	561	661	690	11	9,8
КОП 600×600	о/н; В	600	636	636	661	661	590	11	11,2
КОП 400×700	о/н; В	400	436	736	461	761	790	11	9,6
КОП 700×700	о/н; В	700	736	736	761	761	790	11	14
КОП 400×800	о/н; В	400	436	836	461	861	890	11	11,6
КОП 500×800	о/н; В	500	536	836	561	861	890	11	13
КОП 600×800	о/н; В	600	636	836	661	861	890	11	14,5
КОП 800×800	о/н; В	800	836	836	861	861	890	11	17,5
КОП 500×1000	о/н; В	600	636	1036	661	1061	1090	11	16,9
КОП 800×1000	о/н; В	800	836	1036	861	1061	1090	11	20,2
КОП 1000×1000	о/н; В	1000	1036	1036	1061	1061	1090	11	23,5

О/н - общее исполнение; В - взрывозащищенное исполнение
