ПРЕИМУЩЕСТВА
- Удобство монтажа.
- Легкая и удобная конструкция.
Cкачать разделРаспечатать
ПД

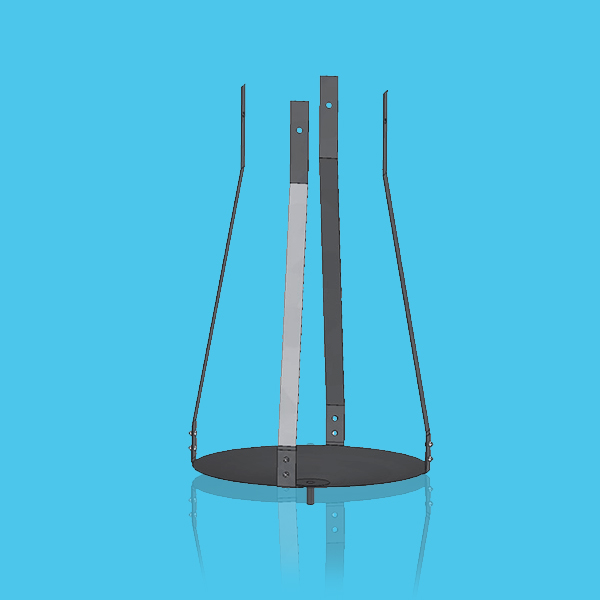

Поддон (для вентиляторов ВКР)
Типоразмерный ряд
ПРИМЕНЕНИЕ
Поддон (ПД) предназначен для сбора и удаления конденсата, образуемого на границе влажного воздуха, уходящего из помещения и холодных металлических частей вентилятора и монтажного стакана.
КОНСТРУКЦИЯ
Крепление поддона (ПД) осуществляется четырьмя болтами в нижней части стакана. В помещениях с высокой влажностью необходимо предусматривать отвод конденсата из поддона, для чего в днище поддона предусмотрен штуцер.
|

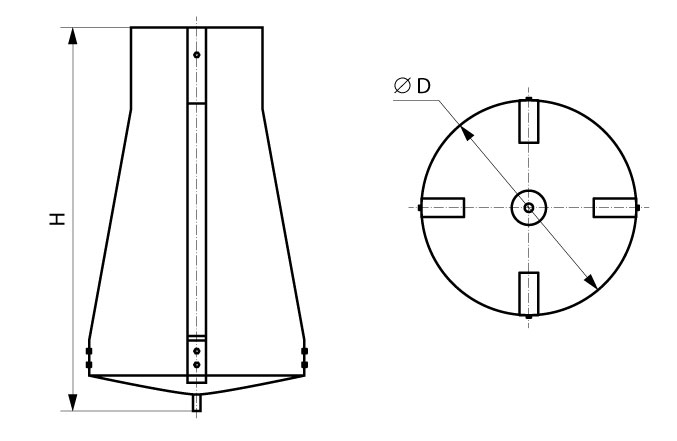

Обозначение |
Применяемость для вентиляторов |
D, мм |
H, мм |
Масса, кг |
|
ПД-00 |
ВКР-3,15 |
620 |
1125 |
6,9 |
|
ПД-01 |
ВКР-4,0, ВКР-5,0, ВКР-6,3 |
940 |
1153 |
11,6 |
|
ПД-02 |
ВКР-8,0 |
1240 |
1180 |
17,8 |
|
ПД-03 |
ВКР-10,0 |
1440 |
1197 |
22,8 |
|
ПД-04 |
ВКР-12,5 |
1640 |
1215 |
28,5 |
