- Высокая герметичность и прочность
- Простой монтаж
- Большая пропускная способность
- Широкий типоразмерный ряд
Распечатать

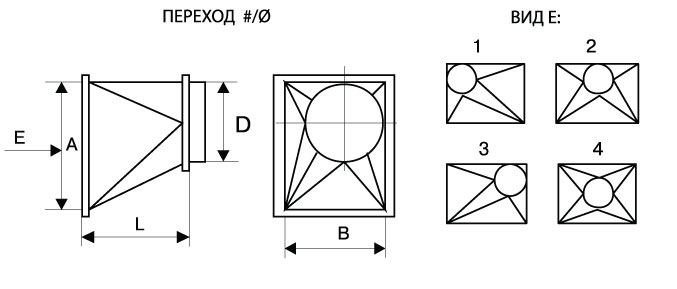

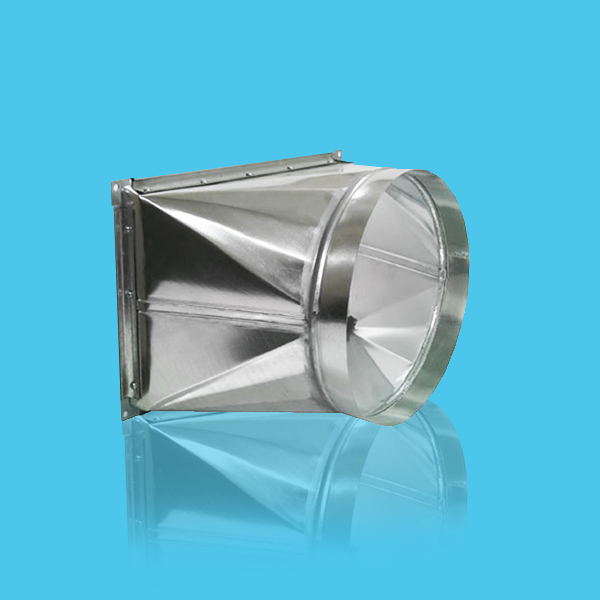

Переход #/ø
Прямоугольные фасонные элементы
Распечатать
Типоразмерный ряд
Переходы имеют большую пропускную способностью, а также плотно прилегают к поверхности. Эти свойства позволяют сэкономить полезный объём помещения. Использование переходов позволяет уменьшить размер вентиляционных каналов при проектировании.
ПРИМЕНЕНИЕ
Переходы предназначены для соединения двух вентиляционных каналов различного сечения и формы в единую воздушную магистраль.
КОНСТРУКЦИЯ
Переходы с прямоугольного на прямоугольное сечение применяются там, где нужно совместить два воздуховода с разными периметрами. По периметру стыков установлены соединительные рейки. Переходы с круглого сечения на прямоугольное помогают объединить в одну систему воздуховоды с разными формами сечения. Со стороны круглого сечения соединение под ниппель. Переходы изготавливают в разных исполнениях. Переходы используют и для монтажа решеток в систему.
|
Толщина, мм |
Большая сторона, мм |
Меньшая сторона, мм |
||||||||||
|
100 |
150 |
200 |
250 |
300 |
400 |
500 |
600 |
800 |
1000 |
1200 |
||
|
0,45 |
150 |
|||||||||||
|
200 |
||||||||||||
|
250 |
||||||||||||
|
0,6 |
300 |
L=300 |
||||||||||
|
400 |
||||||||||||
|
500 |
||||||||||||
|
600 |
||||||||||||
|
800 |
||||||||||||
|
0,6/0,9 |
1000 |
|||||||||||
|
0,9 |
1200 |
|||||||||||
|
1400 |
L=500 |
|||||||||||
|
1600 |
||||||||||||
|
1800 |
||||||||||||
|
2000 |
||||||||||||
ПРИМЕЧАНИЕ
L = 300мм, если периметр перехода составляет до 2600мм
L = 500мм, если периметр перехода составляет более 2600мм
