Прямая часть

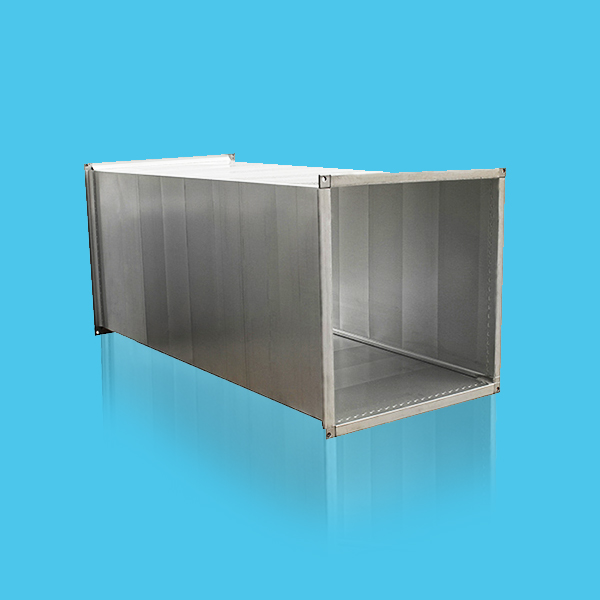

Прямоугольный воздуховод дымоудаления

Корпус из оцинкованной стали
Фальцевый шов обеспечивающий герметичность не менее класса «П»
Низкий коэффициент аэродинамического сопротивления
Специальные ребра жесткости, исключающие перекосы
Интегрированный фланец CGF
Срок изготовления от 1 дня

Типоразмерный ряд

Прямая часть

Прямая часть огнестойких воздуховодов это элемент системы вентиляции, предназначенный для создания прямых (магистральных) участков сети воздуховодов.

ПРИМЕНЕНИЕ

Прямая часть огнестойких воздуховодов применяется для перемещения воздушного потока на определённые расстояния, как в горизонтальном, так и вертикальном направлении.

КОНСТРУКЦИЯ

Прямая часть огнестойких воздуховодов изготавливается из оцинкованной стали толщиной не менее 0,9мм, отрезками длиной 1340мм и 1380мм. При производстве прямых частей осуществляется автоматическое формирование фланца CGF непосредственно из тела воздуховода, а также для увеличения коэффициента плотности воздуховода класса «П» применяется фальцевый шов.

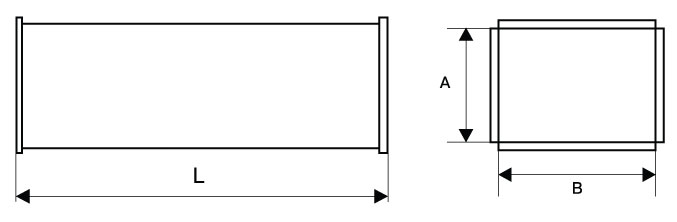

Большая сторона прямоугольного сечения воздуховода (B), мм	Меньшая сторона прямоугольного сечения воздуховода (A), мм	t, мм			Большая сторона прямоугольного сечения воздуховода (B), мм	Меньшая сторона прямоугольного сечения воздуховода (A), мм	t, мм
200	150	0,9	-		1000	300	0,9	1,0	1,2
200	200		-			400
250	200		1,0	1,2		500
250	250					600
300	150					800
	200					1000
	250				1200	300
	300					400
400	150					500
	200					600
	250					800
	300					1000
	400					1200
500	150				1600	400
	200					500
	250					600
	300					1000
	400					1200
	500				1800	500
600	200					600
	250					800
	300					1000
	400					1200
	500				2000	600
	600					800
800	300					1000
	400					1200
	500					1600
	600					1800
	800					2000

ПРИМЕЧАНИЕ

Указанный типоразмерный ряд стандартный, по запросу возможно изготовление промежуточных типоразмеров.
