- Высокая герметичность и прочность

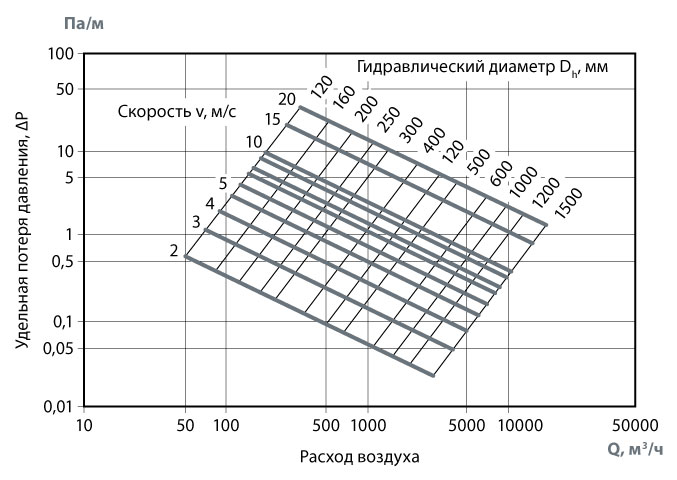

- Низкий коэффициент аэродинамического сопротивления
- Специальные ребра жесткости, исключающие перекосы
- Интегрированный фланец CGF
- Широкий выбор типоразмеров и толщин
Распечатать
Прямая часть
Прямоугольный воздуховод
Распечатать
Типоразмерный ряд

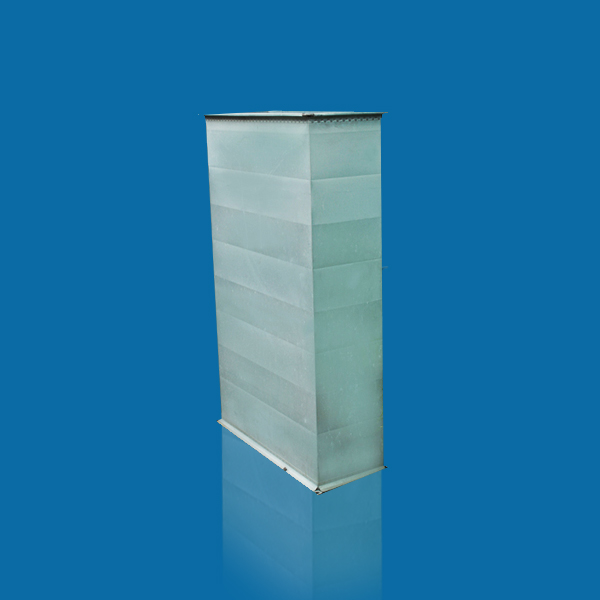

Прямая часть это элемент системы вентиляции, предназначенный для создания прямых (магистральных) участков сети воздуховодов.
ПРИМЕНЕНИЕ
Прямая часть применяется для перемещения воздушного потока на определённые расстояния, как в горизонтальном, так и вертикальном направлении.
КОНСТРУКЦИЯ
Прямая часть изготавливается из оцинкованной стали различной толщины (от 0,5мм до 0,9мм), отрезками длиной 1340мм и 1380мм. При производстве прямых частей осуществляется автоматическое формирование фланца CGF непосредственно из тела воздуховода, а также для увеличения коэффициента плотности воздуховода класса «Н» применяется фальцевый шов.
|

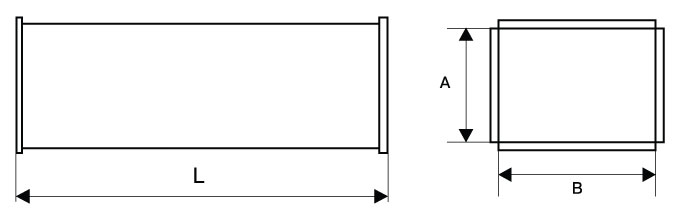

Большая сторона прямоугольного сечения воздуховода (В), мм |
Меньшая сторона прямоугольного сечения воздуховода (А), мм |
||||||||||
|
100 |
150 |
200 |
250 |
300 |
400 |
500 |
600 |
800 |
1000 |
1200 |
|
|
150 |
0,5 |
0,5 |
|||||||||
|
200 |
0,5 |
0,5 |
0,5 |
||||||||
|
250 |
0,5 |
0,5 |
0,5 |
0,5 |
|||||||
|
300 |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
||||||
|
400 |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
|||||
|
500 |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
|||||
|
600 |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
0,6 |
0,6 |
||||
|
800 |
0,6 |
0,6 |
0,6 |
0,6 |
0,6 |
0,6 |
0,6 |
||||
|
1000 |
0,6 |
0,6 |
0,6 |
0,6 |
0,6 |
0,6 |
0,6 |
||||
|
1200 |
0,7 |
0,7 |
0,7 |
0,7 |
0,7 |
0,7 |
0,7 |
||||
|
1400 |
0,7 |
0,7 |
0,7 |
0,7 |
0,7 |
0,7 |
|||||
|
1600 |
0,9 |
0,9 |
0,9 |
0,9 |
0,9 |
0,9 |
|||||
|
1800 |
0,9 |
0,9 |
0,9 |
0,9 |
0,9 |
||||||
|
2000 |
0,9 |
0,9 |
0,9 |
0,9 |
0,9 |
||||||
Возможно изготовление прямых частей воздуховодов произвольной длины (стандарт L=1340мм и 1380мм), а также воздуховодов разборной конструкции «L-образного и U-образного» вида (разборная конструкция SNAP LOCK).
Уплотнительная лента, скобы, наружные уголки поставляются по отдельной заявке также отдельно поставляется перфорированная монтажная лента двух типов отверстий под болты М6 и М8.
