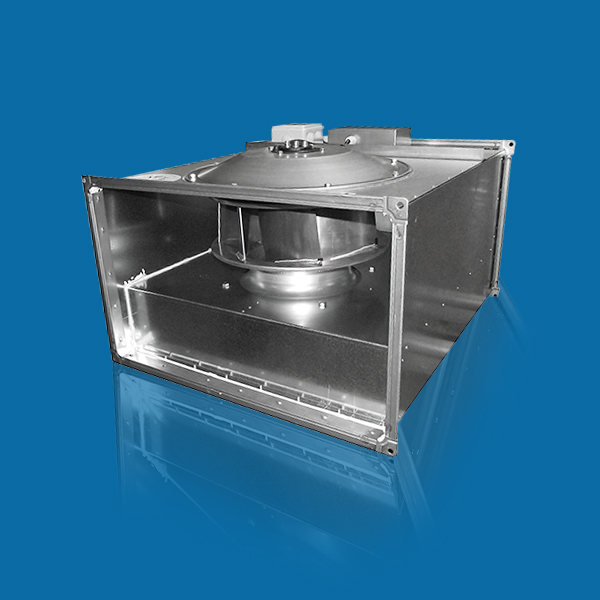

ВКПН 80-50

Прямоугольный
канальный вентилятор
(с назад загнутыми лопатками)

ПРЕИМУЩЕСТВА

Малое энергопотребление благодаря высокому КПД
Высокие показатели по расходу воздуха.
Низкий уровень шума. Встроенные термоконтакты.
Установка в любом положении.
Не требуют обслуживания и надежны в работе.

Cкачать раздел

Распечатать

Типоразмерный ряд

ВКПН 40-20

ВКПН 50-25

ВКПН 50-30

ВКПН 60-30

ВКПН 60-35

ВКПН 70-40

ВКПН 80-50

ВКПН 100-50

ПРИМЕНЕНИЕ

ВКПН применяются в стационарных системах вентиляции, кондиционирования и воздушного отопления. Например: офисы, банки, кафе и столовые, торгово-развлекательные комплексы, складские и логистические центры и другие здания и сооружения.

КОНСТРУКЦИЯ

Корпус вентилятора выполнен из оцинкованной стали, присоединение на шинорейке.

Рабочее колесо вентилятора выполнено с загнутыми назад лопатками правого направления вращения (по часовой стрелке, если смотреть на вентилятор со стороны всасывания).

Электродвигатель с внешним ротором, однофазное (220В) или трехфазное

(380В) подключение.

Шарикоподшипники не требуют обслуживания и позволяют достичь рабочего ресурса 40 000 часов без профилактики.

Для сервисного обслуживания на корпусе предусмотрена технологическая крышка.

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

Вентиляторы ВКП изготавливаются по ТУ 4861-019-15185548-04

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Вентиляторы канальные ВКПН предназначены для перемещения невзрывоопасных газовых сред с температурой не менее -20°С и не более максимальной температуры индивидуальной для каждого типоразмера (см. технических характеристики), содержащих твердые примеси не более 100 мг/м3, не содержащих липких веществ и волокнистых материалов, в условиях умеренного климата 2-ой категории размещения по ГОСТ 15150-69 с температурой окружающей среды до плюс 40°С (защищенных от воздействия атмосферных осадков).

ГАРАНТИЯ – 36 МЕСЯЦЕВ

	ВКПН 80-50-4D
Напряжение/частота, В/Гц	~400/50
Фазность	3
Потребляемая мощность, Вт	1560
Ток, А	2,9
Максимальный расход воздуха, м3/ч	6600
Частота вращения, об/мин	1330
Максимальная температура перемещаемого воздуха, °С	40
Уровень звукового давления на расст. 3 м, дБ(А)	46,7
Класс защиты двигателя	IP54
Емкость конденсатора, мкФ	-
Тип термозащиты	Термоконтакты (биметалл)
Масса, кг	59
Регулятор скорости	ATV212HU15N4
Вставки гибкие	ВГ 80-50
Электрическая схема подключения	В

		Октавные полосы частот, Гц
		Общ.	63	125	250	500	1k	2k	4k	8k
LwA всасывание	дБ(А)	78	59	68	70	74	71	69	64	57
LwA к окружению	дБ(А)	67	45	56	61	63	59	58	51	45
