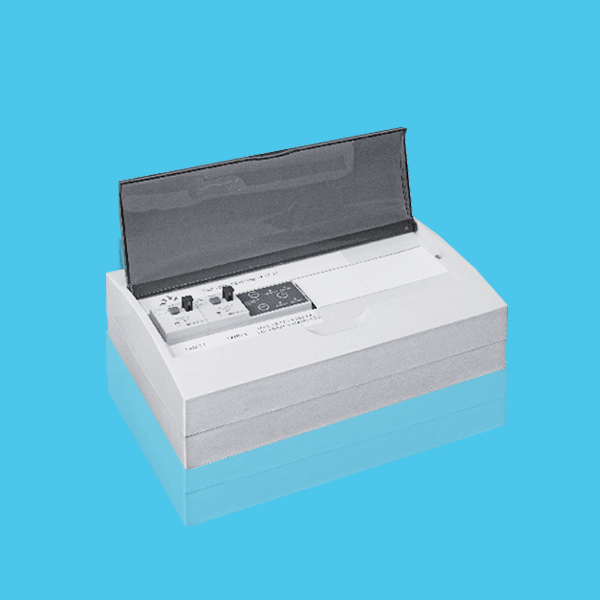

ЩУВ7

Ни один из вентиляторов не включен:
При нажатии кнопки ПУСК1/ПУСК2 на контроллере КР21 подается питание на один из вентиляторов М1/М2. Если датчик давления PD1/PD2 выдает подтверждающий сигнал менее чем за 15 секунд, то загорается светодиод РАБОТА1/РАБОТА2. Если в течение 15 секунд сигнала нет, то загорается светодиод АВАРИЯ1/АВАРИЯ2 и включается другой вентилятор. Если в течение 15 секунд нет и другого подтверждающего сигнала, то загорается второй светодиод АВАРИЯ.

Напряжение питания: 380 В ± 15%, 50 Гц.
Рабочая температура: от 0 до 40 °С.
В состав щита управления входят автоматические выключатели, контроллер КР21 и магнитные пускатели.

Наименование щита управления	Мощность двигателя, кВт	Линейный ток, А	Защита по току для 1-го вентилятора	Защита по току для 2-го вентилятора	Размер щита управления (Ш/В/Г), мм	Степень защиты
ЩУВ7-0,18	0,18	0,6	NS 2-25 0,63-1 А	NS 2-25 0,63-1 А	364х200х100	IP40
ЩУВ7-0,25	0,25	0,8	NS 2-25 0,63-1 А	NS 2-25 0,63-1 А	364х200х100	IP40
ЩУВ7-0,37	0,37	1,2	NS 2-25 1-1,6 А	NS 2-25 1-1,6 А	364х200х100	IP40
ЩУВ7-0,55	0,55	1,4	NS 2-25 1-1,6 А	NS 2-25 1-1,6 А	364х200х100	IP40
ЩУВ7-0,75	0,75	2,0	NS 2-25 1,6-2,5 А	NS 2-25 1,6-2,5 А	364х200х100	IP40
ЩУВ7-1,1	1,1	2,7	NS 2-25 2,5-4 А	NS 2-25 2,5-4 А	364х200х100	IP40
ЩУВ7-1,5	1,5	3,6	NS 2-25 4-6,3 А	NS 2-25 4-6,3 А	364х200х100	IP40
ЩУВ7-2,2	2,2	5,2	NS 2-25 4-6,3 А	NS 2-25 4-6,3 А	364х200х100	IP40
ЩУВ7-3,0	3,0	7,3	NS 2-25 6-10 А	NS 2-25 6-10 А	364х200х100	IP40
ЩУВ7-4,0	4,0	8,9	NS 2-25 6-10 А	NS 2-25 6-10 А	364х200х100	IP40
ЩУВ7-5,5	5,5	11,3	NS 2-25 9-14 А	NS 2-25 9-14 А	364х200х100	IP40
ЩУВ7-7,5	7,5	15,6	ВАМУ18	ВАМУ18	400х500х200	IP66
ЩУВ7-11	11	22	ВАМУ25	ВАМУ25	400х500х200	IP66
ЩУВ7-15	15	29	ВАМУ32	ВАМУ32	400х500х200	IP66
ЩУВ7-18,5	18,5	35	GV3P40	GV3P40	400х500х200	IP66
ЩУВ7-22	22	42	GV3P65	GV3P65	400х500х200	IP66
ЩУВ7-30	30	57	GV3P65	GV3P65	400х500х200	IP66

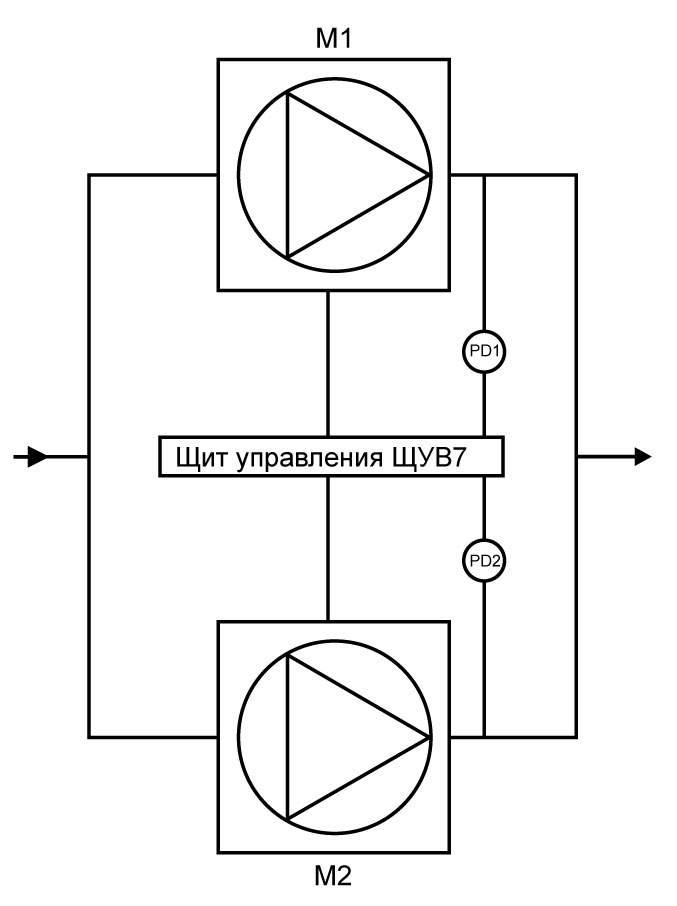

Типовая схема вентиляционной установки с резервным вентилятором

M1 - первый вентилятор;
М2 - второй вентилятор;
РD1 - дифференциальный датчик давления PS500 или PS1500 для первого вентилятора;
РD2 - дифференциальный датчик давления PS500 или
PS1500 второго вентилятора.
Один из вентиляторов уже работает:
Если сигнал, подтверждающий его работу, пропадает более чем на 10 секунд, то загорается светодиод АВАРИЯ и включается другой вентилятор. Если в течение 15 секунд нет подтверждающего сигнала и от него, то загорается второй светодиод АВАРИЯ

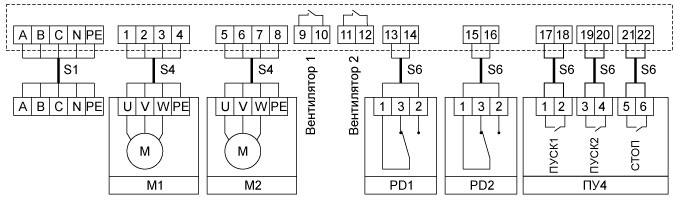

Схема подключения ЩУВ7


М1 - первый вентилятор
М2 - второй вентилятор
РD1 - дифференциальный датчик давления PS500 (PS1500) первого вентилятора
РD2 - дифференциальный датчик давления PS500 (PS1500) второго вентилятора
9, 10 - контакты подтверждение работы первого вентилятора
11, 12 - контакты подтверждение работы второго вентилятора
ПУ4 - выносной пульт управления
А  В  С - сеть, N -  рабочая нейтраль, PE - защитная земля
Возможность включать/выключать вентиляторы не только с лицевой панели контроллера КР21, но и с внешнего пульта ПУ4 или дистанционно, через контакты 17–22 щита управления.
Защита основного и резервного вентилятора от перегрузки по току. При срабатывании автоматического выключателя также подключается резервный вентилятор.
Кнопка СТОП, на контроллере КР21, останавливает работающий вентилятор и сбрасывает светодиоды
АВАРИЯ.

Подводимые провода
