ВКПН 70-40 ЕС

Энергоэффективный прямоугольный
канальный вентилятор
(с назад загнутыми лопатками)

ПРЕИМУЩЕСТВА

Cкачать раздел

Распечатать

Типоразмерный ряд

ВКПН 50-30 ЕС

ВКПН 60-30 ЕС

ВКПН 60-35 ЕС

ВКПН 70-40 ЕС

ВКПН 80-50 ЕС

ВКПН 100-50 ЕС

КОНСТРУКЦИЯ

Корпус вентилятора выполнен из оцинкованной стали, присоединение на шинорейке.
Рабочее колесо вентилятора выполнено с загнутыми назад лопатками правого направления вращения (по часовой стрелке, если смотреть на вентилятор со стороны всасывания).

ПРИМЕНЕНИЕ

Вентиляторы ВКПН ЕС применяются в стационарных системах вентиляции, кондиционирования, воздушного отопления. Они компактны и легко монтируются в любом положении, преимущественно в горизонтальном.

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

Вентиляторы ВКПН ЕС изготавливаются по ТУ 4861-019-15185548-04.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

При повышенных требованиях к номинальных значениям климатических факторов внешней среды, возможна поставка вентиляторов со следующими условиями эксплуатации: категория размещения 1 с температурой окружающего воздуха -50 °С до +45 °С, содержащих твердые примеси не более 100 мг/м3, не содержащих липких веществ и волокнистых материалов, в условиях умеренного климата 2-ой категории размещения по ГОСТ 15150-90 (защищенных от воздействия атмосферных осадков).

ГАРАНТИЯ – 36 МЕСЯЦЕВ

	ВКПН 70-40 ЕС
Напряжение/частота, В/50 Гц	380
Фазность, ~	3
Потребляемая мощность, Вт	2520
Ток, А	3,8

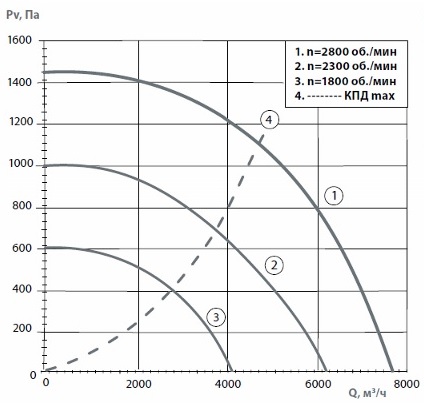

Максимальный расход воздуха, м3/час	7600
Частота вращения, мин-1	2800
Максимальная температура перемещаемого воздуха, °С	40
Уровень звукового давления на расст. 3 м, дБ(А)	54,9
Класс защиты двигателя	IP44
Тип термозащиты	Электронная, встроенная
Вес, кг	48,8
Регулятор скорости	встроенный, с ПУ
Электрическая схема подключения	В

	Октавные полосы частот, Гц
	Гц	Общ.	63	125	250	500	1k	2k	4k	8k
LwA всасывание	дБ(А)	86	81	78	74	70	78	77	71	70
Lwa к нагнетание	дБ(А)	89	75	75	78	82	83	82	79	74
Lwa к окружению	дб(А)	75	59	66	68	67	70	65	66	62

Канальные вентиляторы прямоугольные - ВКПН 70-40 ЕС

КОНСТРУКЦИЯКорпус вентилятора выполнен из оцинкованной стали, присоединение на шинорейке.Рабочее колесо вентилятора выполнено с загнутыми назад лопатками правого направления вращения (по часовой стрелке, если смотреть на вентилятор со стороны всасывания).ПРИМЕНЕНИЕВентиляторы ВКПН ЕС применяются в стационарных системах вентиляции, кондиционирования, воздушного отопления. Они компактны и легко монтируются в любом положении, преимущественно в горизонтальном.КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕВентиляторы ВКПН ЕС изготавливаются по ТУ 4861-019-15185548-04.УСЛОВИЯ ЭКСПЛУАТАЦИИПри повышенных требованиях к номинальных значениям климатических факторов внешней среды, возможна поставка вентиляторов со следующими условиями эксплуатации: категория размещения 1 с температурой окружающего воздуха -50 °С до +45 °С, содержащих твердые примеси не более 100 мг/м3, не содержащих липких веществ и волокнистых материалов, в условиях умеренного климата 2-ой категории размещения по ГОСТ 15150-90 (защищенных от воздействия атмосферных осадков).ГАРАНТИЯ – 36 МЕСЯЦЕВ
