ВР 86-77М-6,3-ДУ

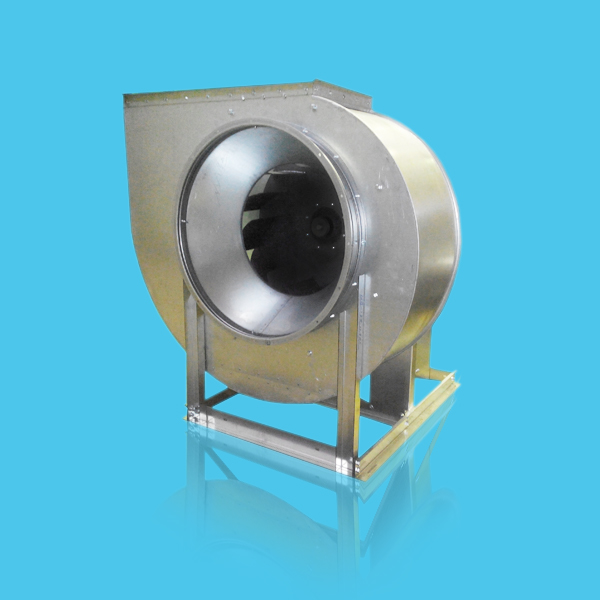

Вентиляторы радиальные ВР 86-77М ДУ для дымоудаления представляют собой вентиляторы одностороннего всасывания с рабочими лопатками, загнутыми назад. Корпус вентилятора изготовлен из оцинкованной стали. Рабочее колесо изготавливается из жаростойкой углеродистой стали - исп. 02 (до 400°С) или жаростойкой углеродистой стали со специальным покрытием - исп. 01 ( до 600°С).
Привод — трехфазный асинхронный электродвигатель. Рабочее колесо расположено на валу электродвигателя. Специальное конструктивное исполнение обеспечивает надежное охлаждение и защиту электродвигателя от перегрева.

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

Изготавливаются по ТУ 4861-020-15185548-04 в соответствии с ГОСТ 5976-90.

ВАРИАНТЫ ИЗГОТОВЛЕНИЯ

Исполнение 01: рабочее колесо изготавливается из жаростойкой углеродистой стали со специальным покрытием, корпус — из оцинкованной стали;
Исполнение 02: рабочее колесо изготавливается из жаростойкой углеродистой стали, корпус — из оцинкованной стали.

ГАРАНТИЯ – 18 МЕСЯЦЕВ

		1,5/1000	2,2/1000	5,5/1500	7,5/1500
		D=1,0Dн	D=1,0Dн	D=1,0Dн	D=1,0Dн
Напряжение/частота	В/Гц	~380/50	~380/50	~380/50	~380/50
Фазность	~	3	3	3	3
Потребляемая мощность	кВт	1,5	2,2	5,5	7,5
Частота вращения	об/мин	1000	1000	1500	1500
Ток	А	4,1	5,8	12,0	17,5

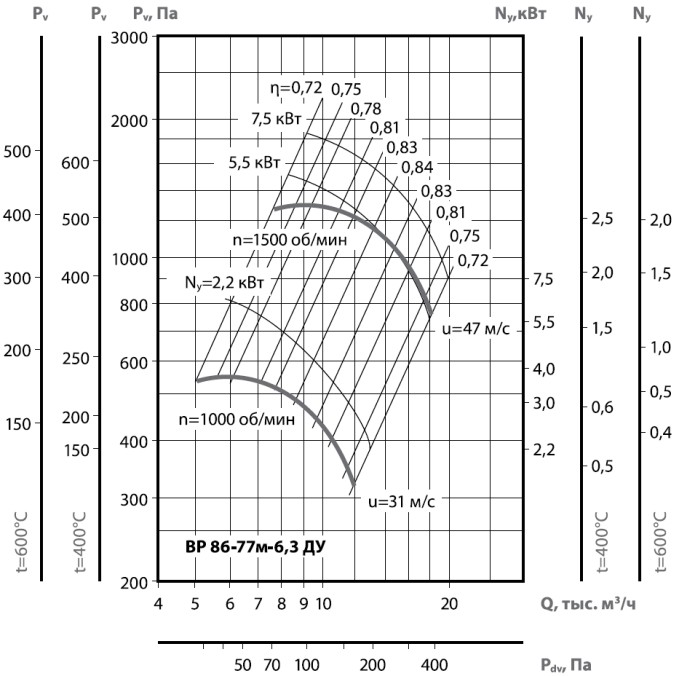

Производительность	тыс. м³/час	3,2-11,0	5,6-11,3	8,6-12,0	8,6-17,5
Полное давление t= 20 °C	Па	580-220	560-350	1320-1250	1320-800
t=400 °C		230-220	230-130	520-450	520-300
t=600 °C		180-170	180-100	420-350	420-250
Макс. темпер. перемещ. воздуха	°С	600	600	600	600
Класс защиты двигателя		IP54	IP54	IP54	IP54
Масса	кг	113,8	126	141,4	158,2
Регулятор скорости	Частотный	ATV212NU15N4	ATV212HU22N4	ATV212HU55N4	ATV212NU75N4
Виброизоляторы		ДО-41	ДО-41	ДО-41	ДО-41
Виброизоляторы		6 шт.	6 шт.	6 шт.	6 шт.

Радиальные вентиляторы - ВР 86-77М-6,3-ДУ

КОНСТРУКЦИЯВентиляторы радиальные ВР 86-77М ДУ для дымоудаления представляют собой вентиляторы одностороннего всасывания с рабочими лопатками, загнутыми назад. Корпус вентилятора изготовлен из оцинкованной стали. Рабочее колесо изготавливается из жаростойкой углеродистой стали - исп. 02 (до 400°С) или жаростойкой углеродистой стали со специальным покрытием - исп. 01 ( до 600°С).Привод — трехфазный асинхронный электродвигатель. Рабочее колесо расположено на валу электродвигателя. Специальное конструктивное исполнение обеспечивает надежное охлаждение и защиту электродвигателя от перегрева.КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕИзготавливаются по ТУ 4861-020-15185548-04 в соответствии с ГОСТ 5976-90.ВАРИАНТЫ ИЗГОТОВЛЕНИЯИсполнение 01: рабочее колесо изготавливается из жаростойкой углеродистой стали со специальным покрытием, корпус — из оцинкованной стали;Исполнение 02: рабочее колесо изготавливается из жаростойкой углеродистой стали, корпус — из оцинкованной стали.ГАРАНТИЯ – 18 МЕСЯЦЕВ
