ВР 86-77М-7,1-ДУ

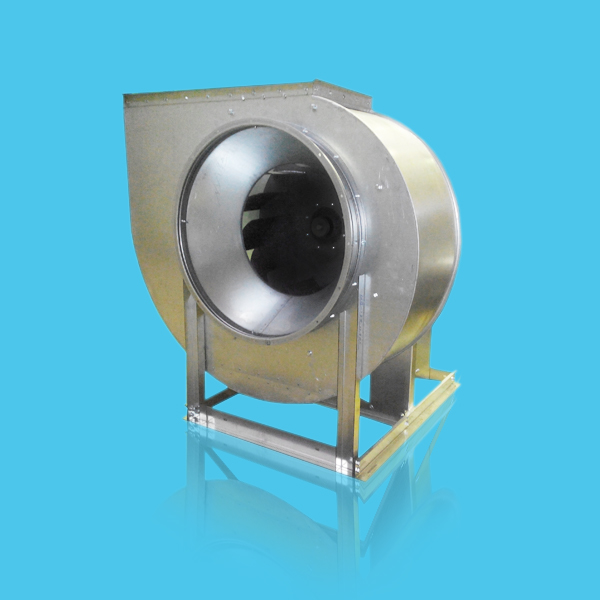

Вентиляторы радиальные ВР 86-77М ДУ для дымоудаления представляют собой вентиляторы одностороннего всасывания с рабочими лопатками, загнутыми назад. Корпус вентилятора изготовлен из оцинкованной стали. Рабочее колесо изготавливается из жаростойкой углеродистой стали - исп. 02 (до 400°С) или жаростойкой углеродистой стали со специальным покрытием - исп. 01 ( до 600°С).
Привод — трехфазный асинхронный электродвигатель. Рабочее колесо расположено на валу электродвигателя. Специальное конструктивное исполнение обеспечивает надежное охлаждение и защиту электродвигателя от перегрева.

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

Изготавливаются по ТУ 4861-020-15185548-04 в соответствии с ГОСТ 5976-90.

ВАРИАНТЫ ИЗГОТОВЛЕНИЯ

Исполнение 01: рабочее колесо изготавливается из жаростойкой углеродистой стали со специальным покрытием, корпус — из оцинкованной стали;
Исполнение 02: рабочее колесо изготавливается из жаростойкой углеродистой стали, корпус — из оцинкованной стали.

ГАРАНТИЯ – 18 МЕСЯЦЕВ

		0,75/1000	3,0/1500	11,0/1500
		D=1,0Dн	D=1,0Dн	D=1,0Dн

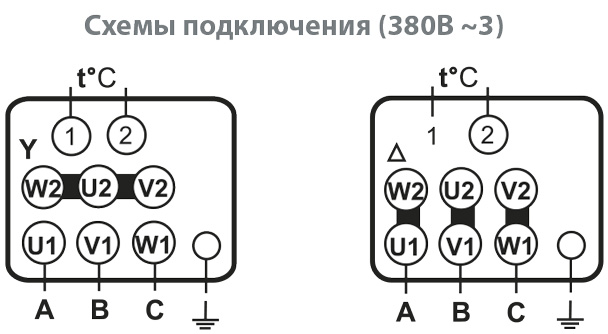

Напряжение/частота	В/Гц	~380/50	~380/50	~380/50
Фазность	~	3	3	3
Потребляемая мощность	кВт	1,1	3,0	11,0
Частота вращения	об/мин	750	1000	1500
Ток	А	3,2	7,0	22,0

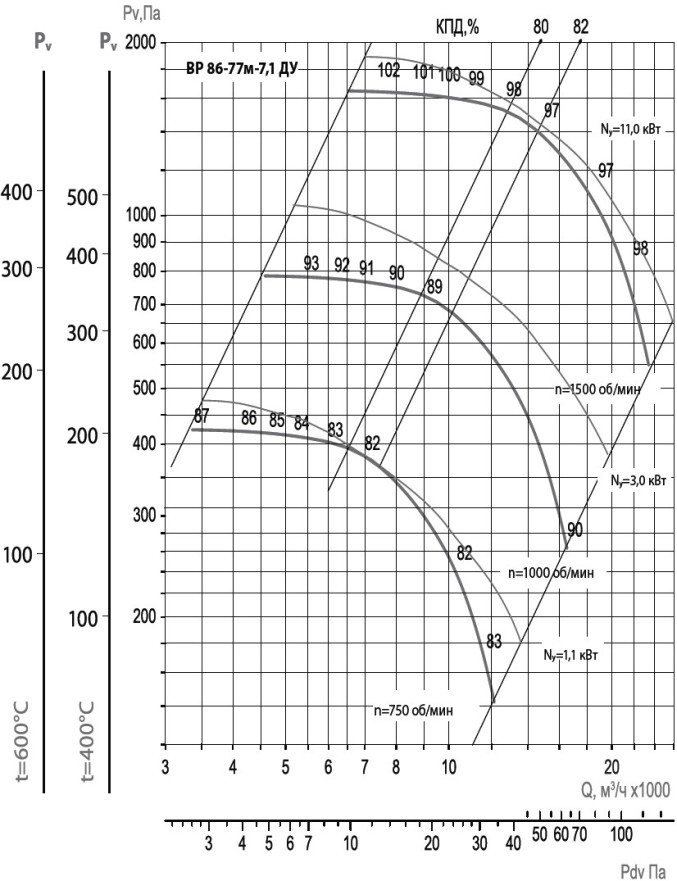

Производительность	тыс. м³/час	2,0-12,0	4,7-16,5	7,0-24,0
Полное давление t= 20 °C	Па	420-130	770-260	750-600
t=400 °C		180-50	350-100	350-250
t=600 °C		150-20	250-70	250-170
Макс. темпер. перемещ. воздуха	°С	600	600	600
Класс защиты двигателя		IP54	IP54	IP54
Масса	кг	164	188	218
Регулятор скорости	Частотный	ATV212NU15N4	ATV212HU30N4	ATV212HD11N4
Виброизоляторы		ДО-41	ДО-39	ДО-39
Виброизоляторы		4 шт.	ДО-39	ДО-39

Радиальные вентиляторы - ВР 86-77М-7,1-ДУ

КОНСТРУКЦИЯВентиляторы радиальные ВР 86-77М ДУ для дымоудаления представляют собой вентиляторы одностороннего всасывания с рабочими лопатками, загнутыми назад. Корпус вентилятора изготовлен из оцинкованной стали. Рабочее колесо изготавливается из жаростойкой углеродистой стали - исп. 02 (до 400°С) или жаростойкой углеродистой стали со специальным покрытием - исп. 01 ( до 600°С).Привод — трехфазный асинхронный электродвигатель. Рабочее колесо расположено на валу электродвигателя. Специальное конструктивное исполнение обеспечивает надежное охлаждение и защиту электродвигателя от перегрева.КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕИзготавливаются по ТУ 4861-020-15185548-04 в соответствии с ГОСТ 5976-90.ВАРИАНТЫ ИЗГОТОВЛЕНИЯИсполнение 01: рабочее колесо изготавливается из жаростойкой углеродистой стали со специальным покрытием, корпус — из оцинкованной стали;Исполнение 02: рабочее колесо изготавливается из жаростойкой углеродистой стали, корпус — из оцинкованной стали.ГАРАНТИЯ – 18 МЕСЯЦЕВ
