ПРИМЕНЕНИЕ
Радиальные вентиляторы общего назначения применяются в стационарных системах вентиляции, кондиционирования, воздушного отопления, технологических установках и т.д.
Они предназначены для перемещения невзрывоопасной газовой среды с температурой не выше 80 °С — для обычного исполнения, содержащей твердые примеси не более 100 мг/м3, не содержащей липких веществ и волокнистых материалов.
КОНСТРУКЦИЯ

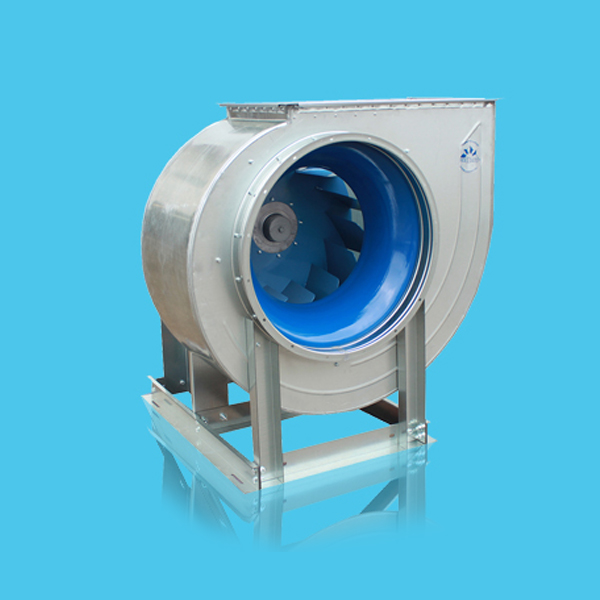

Вентиляторы серии ВР 86-77М представляют собой радиальные вентиляторы одностороннего всасывания с рабочими лопатками, загнутыми назад. Направление вращения — правое и левое. Корпус вентилятора изготовлен из оцинкованной стали. Привод — трехфазный асинхронный электродвигатель. Для защиты от перегрева вентиляторы серии ВР 86-77М снабжены встроенными термодатчиками с выводами для подсоединения устройства защиты двигателя.
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ
Вентиляторы изготавливаются по ТУ 4861-020-15185548-04 в соответствии с ГОСТ 5976-90.
ПРИМЕЧАНИЕ
Для вентиляторов, перемещающих воздух, который имеет плотность, отличающуюся от плотности 1,2 кг/м³ при температуре 20°С , характеристики полного давления и мощности пересчитываются по ГОСТ 10616-90.
Динамическое давление Pdv определяется в соответствии с ГОСТ 10616-90 по средней скорости в выходном сечении вентилятора.
ГАРАНТИЯ – 18 МЕСЯЦЕВ
Индекс венти- лятора
|
Исполнения
|
Относит. Диаметр
рабочего
колеса
|
Частота враще- ния
|
Мощ-
ность
|
Напря- жение/
Частота
|
Фаз- ность
|
Ток
|
IP
|
Произво- дитель-
ность
|
Полное
давление
|
Масса
|
Вставки
гибкие
|
Виброизоля- торы
|
Инд.
|
D/Dn
|
об/мин
|
кВт
|
В/50Гц
|
˜
|
А
|
тыс. м3/час
|
Па
|
кг
|
ВР-86-77м-5,6
|
О/Н
|
1
|
1000
|
0.75
|
380
|
3
|
2,3
|
IP54
|
2,2-8,0
|
450-100
|
95,8
|
560
|
ДО-39
|
1500
|
3,0
|
380
|
3
|
7,3
|
IP54
|
3,5-11
|
1050-350
|
105 |
ПРИМЕЧАНИЕ
Вентиляторы могут быть изготовлены с углом поворота камеры спиральной «улитки» в 45, 90, 270 и 315 градусов.
